挡土墙 排水设施：挡土墙的排水措施通常由地面排水和墙身排水连部分组成。地面排水主要是防止地表水渗入墙后土体或者地基，地面排水有以下几种方法：1. 设置地面排水沟，截引地表水。2. 夯实回填土顶面和地表松土，防止雨水和地面水下渗，必要时可设铺砌层。3. 路堑挡土墙趾前的边沟应予以铺砌加固，以防边沟水渗入基础。墙身排水：浆砌块（片）石墙身应在墙前地面以上设一排泄水管；墙高时可在墙上部加设一排泄水孔，泄水孔尺寸可视泄水量大小分别采用5cm×10cm、10cm×10cm、15cm ×20cm的方孔，或直径5~10cm的圆孔。孔眼间距一般为2~3m；对于浸水挡土墙孔眼间距一般1.0~1.5m，干旱地区可适当加大，孔眼上下错开布置，下排水孔的出口应高出墙前地面或墙前水位0.3m。为防止水分渗入地基，下排泄水孔进入的底部应铺设30cm后的粘土隔水层，泄水孔的进水口部分应设置粗粒料反滤层，以免孔道阻塞，当墙背填土透水性不良或可能发生冻胀事，应在低一排泄水孔至墙顶以下0.5m的范围内铺设厚度不小于0.3m的砂卵石。加筋挡土墙：由面板、拉筋组成。株洲毛石挡土墙鉴定方案

挡土墙设计基本资料：1、调查、勘测目的、方法和内容；目的：收集设计和施工所需的资料；经济合理的设计；调查项目：①土压力设计参数；②地基承载能力计算参数；③验算稳定性所需设计参数；④计算基础沉降所需参数；⑤周围环境条件；⑥设计沿河挡土墙所需的水文资料；⑦施工条件。2、挡土墙设计基本资料：挡土墙总体设计资料，墙址地形、地质平面图，墙址地质纵断面图，地质横断面图，挡土墙设计主要物理力学指标，水文资料，其它资料。3、常用设计参数填土的物理力学性质，墙背摩擦角，基底摩擦系数，拉筋似摩擦系数，地基承载能力，建筑材料容重，砌体的容许应力和设计强度，混凝土的容许应力和设计强度。株洲毛石挡土墙鉴定方案对于超高重力式挡土墙（一般指6m以上的挡墙），有半重力式、衡重力式等多种形式。

传统经验法需要有经验的检测专业人员经过现场实地考察，在原有的设计规范的基础上，经过简单的计算和分析，再结合个人的专业知识和经验，直接对建筑物的可靠性作出评价。由于这种方法简便易行，花费较少、时间短，所以对于受力明确、较易判定的中小工程仍是一种可行的常用方法。其实在实际工程操作中，还是会结合进行一定的测试、观察和验证，以此来提高鉴定工作的可靠程度。概率鉴定法则是应用概率论与数理统计的方法，利用非定值理论，建立求取结构抗力与结构的荷载效应差值的函数，对结构的真实可靠度进行了评估和鉴定。结构抗力比结构荷载效应越大其可靠程度也就越高，相反当结构抗力小于结构的荷载效应时结构便会处于失效状态。按概率理论，也可以用结构的失效概率来表示。因此，只要能计算出失效概率，便可以得到保证率。建筑工程主体质量检测作为建设工程中一个重要的主体，在为建设工程建设提供一个重要的科学依据。同时，应该承担起它所应承担的重大责任，为建设工程材料的质量负全部责任，保证建设工程长期有效使用。

挡土墙的纵向布置：挡土墙纵向布置在墙趾纵断面图上进行，布置后绘成挡土墙正面图。布置的内容有：确定挡土墙的起迄点和墙长，选择挡土墙与路基或其它结构物的衔接方式。按地基及地形情况进行分段，确定伸缩缝与沉降缝的位置。布置各段挡土墙的基础。墙趾地面有纵坡时，挡土墙的基底宜做成不大于5%的纵坡。置泄水孔的位置，包括数量、间隔和尽寸。横向布置：横向布置，选择在墙高处、墙身断面或基础形式有变异处，以及其它必需桩号的横断面图上进行。根据墙型、墙高、地基及填土的物理力学指标等设计资料，进行挡土墙设计或套用标准图，确定墙身断面、基础形式和埋置深度，布置排水设施等，并绘制挡土墙横断面图。路堤挡土墙可以收缩路堤坡脚，减少填方数量，减少拆迁和占地面积。

挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。部分的名称：在挡土墙横断面中，与被支承土体直接接触的部位称为墙背；与墙背相对的、临空的部位称为墙面；与地基直接接触的部位称为基底；与基底相对的、墙的顶面称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵。应用范围：路基在遇到下列情况时可考虑修建挡土墙：1. 陡坡地段；2. 为避免大量挖方及降低边坡高度的路堑地段；3. 可能产生塌方、滑坡的不良地质地段；4. 高填方地段；5. 水流冲刷严重或长期受水浸泡的沿河路基地段；6. 为节约用地、减少拆迁或者少占用农田的地段；7. 为保护重要建筑物、生态环境或其他特殊需要的地段。挡土墙的安全性非常重要，若一旦出现安全问题，可能会给人们带来严重的健康及财产损失。株洲毛石挡土墙鉴定方案

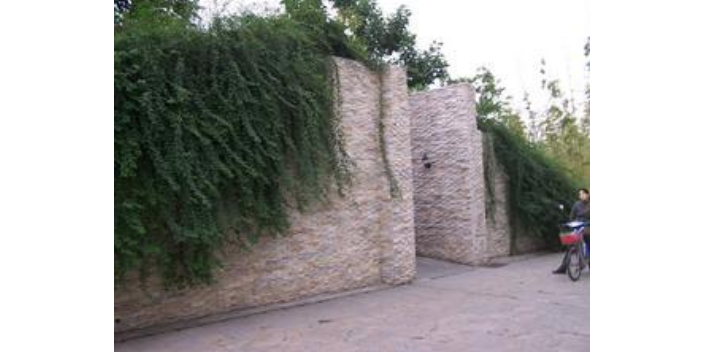

按照墙体的材料划分为石砌挡土墙；混凝土挡土墙；钢筋混凝土挡土墙；钢板挡土墙。株洲毛石挡土墙鉴定方案

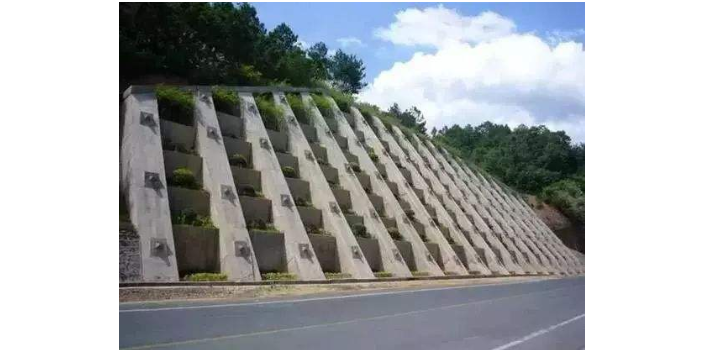

竖向预应力锚杆挡土墙：特点：锚杆竖向砌筑于墙身内锚固在地基中，然后张拉锚杆，利用锚杆的弹性回缩对墙身施加预应力来提高挡土墙的稳定性。适用范围：适用于岩质地基，多用于抗滑挡土墙；轻型钻机或人工冲孔设备。土钉式挡土墙：特点：由土体、土钉和喷射砼护面板三部分组成；土钉加固天然土体，并与护面板相结合，形成类似于重力式挡土墙的复合加强体，使开挖坡面稳定；工艺简单、材料用量与工程量较少，可自上而下分级施工。适用范围：对土体适应性强；常用于稳定挖方边坡，也可作为挖方工程的临时支护。挡土墙布置：挡土墙的布置，通常在路基横断面和墙趾纵断面上进行。1、挡土墙的位置的选定：路堑挡土墙大多数设在边沟旁。山坡挡土墙应考虑设在基础可靠处，墙的高度应保证墙后墙顶以上边坡的稳定。路肩墙与路堤墙，视墙高或截面圬工数量、基础情况选用。沿河路堤设置挡土墙时，应结合河流情况来布置，注意设墙后仍保持水流顺畅，不致挤压河道而引起局部冲刷。株洲毛石挡土墙鉴定方案
